| サイズ | テール長/ ピッチ/ 位置(mm) |
寸法(mm) E : Outline V : View-Area A : Active-Area |
ガラス厚/ 総厚(mm) |
製品番号 | 図面/CAD DATA | コントローラ |
|---|---|---|---|---|---|---|
| 5.7 | 75/1/左側 | E : 131.4 x 103 V : 118.4 x 89.9 A : 116.4 x 87.9 |
1.1/1.4 |
QST-057A075H |
||
| 7w | 75/1/左側 | E : 165 x 104 V : 154.9 x 93.94 A : 152.4 x 91.44 |
1.1/1.4 |
QST-070WA075H |
||
| 8.4 | 75/1/左側 | E : 183.7 x 141.1 V : 172.4 x 129.8 A : 170.4 x 127.8 |
1.8/2.1 |
QST-084A075H |
||
| 8.5w | 75/1/左側 | E : 194.9 x 128.6 V : 185.9 x 114.9 A : 183.9 x 111.7 |
1.8/2.1 |
QST-085WA075H |
||
| 10.4 | 75/1/左側 | E : 227.6 x 175 V : 215.2 x 162.4 A : 211.2 x 158.4 |
1.8/2.1 |
QST-104A075H |
||
| 12.1 | 75/1/左側 | E : 263 x 201 V : 250 x 188.5 A : 247 x 185.5 |
1.8/2.1 |
QST-121A075H |
||
| 15 | 75/1/左側 | E : 328 x 252 V : 309 x 233 A : 305 x 229 |
1.8/2.1 |
QST-150A075H |
ダウンロードサポート
製品情報
-
![ハイスペックモデル]()
-

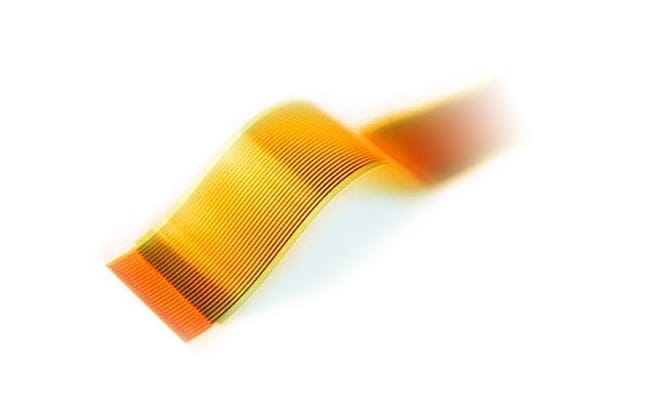

耐環境性能を高めた
抵抗膜ハイスペックモデルQSTシリーズは4線式アナログ抵抗膜方式タッチパネルシリーズハイスペックモデル。耐湿性に優れるポリイミド材質のFPC（フレキシブル基板）を採用し、汎用製品の耐環境性能を高めることで、より使いやすく、より長くお使いいただけます。
-
![ギラツキを抑えるアンチグレアフィルム]()
-
ギラツキを抑える
アンチグレアフィルム採用表面のITOフィルムには光の映り込みを抑えるアンチグレアフィルムを採用。カスタマイズにより、液晶の映像がくっきり見えるクリアフィルムへの変更も可能です。
-
![機能性フィルムコーティングでより見やすく]()
-
機能性フィルム
コーティングでより使いやすくタッチすると付く指紋を目立ちにくく、且つふき取りやすくするコーティングに、構造上発生するニュートンリングが目立たないよう処理を施すことでより見やすく仕上げています。
-
![マイクロドットスペーサーでより使いやすく]()
-
マイクロドット
スペーサーでより見やすくマイクロドットスペーサー採用でフィルムを支える絶縁体を形成するドット上の印刷を従来より小さくすることで、より見やすく、且つより軽い押し感を実現しています。
QSTシリーズを選ぶ理由
-
![防指紋コーティングで指紋を抑制]()
-
防指紋コーティングで
指紋を抑制指で押すとどうしても油汚れがつきやすいフィルム上に防指紋コーティングを施すことで、油をつきにくくして着いた指紋もより目立ちにくく、且つ拭き取りやすい仕上げで日々のメンテナンス効率を向上させます。
-
![アンチニュートンリングコーティング]()
-
アンチニュートンリング
コーティング抵抗膜方式タッチパネルと液晶の間に発生するエアギャップに存在する空気と、フィルムが押された時のゆがみの関係で構造上発生する可能性のあるニュートンリング（干渉縞）を抑えて見栄えを良くしています。
-

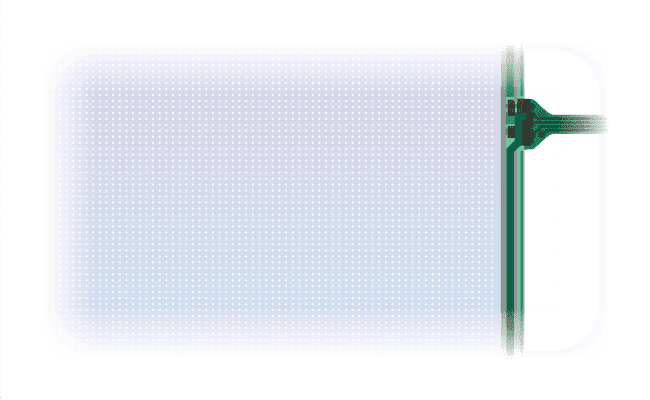

![絶縁体パターンを高密度化で高精度・高耐久に]()
-
絶縁体パターンを
高密度化で高精度・高耐久にマイクロドットスペーサー採用で、高密度且つ高精度のドット印刷パターンを密着性高く形成することができる為、物が触れることで起こるフィルムとの摩擦を軽減。優れた耐久性となめらかな押し感を実現しています。
抵抗膜製品シリーズを比較
-
特長視認性と保守性に優れた抵抗膜ハイスペック
アンチニュートンリング/防指紋
タッチパネル方式
抵抗膜方式
アナログ4線式タイプ
タッチパネル構造
フィルム/ガラス構造
タッチ検出方式
シングルタッチ
操作バリエーション1
ジェスチャー非対応
操作バリエーション2
ペン入力・手袋操作可
フィルムバリエーション
アンチグレア or クリア
サイズラインアップ5.7 － 15
5.77w8.48.5w10.412.115 -
特長信頼性と汎用性に優れた抵抗膜スタンダード
産業用途普及モデル
タッチパネル方式
抵抗膜方式
アナログ4線式タイプ
タッチパネル構造
フィルム/ガラス構造
タッチ検出方式
シングルタッチ
操作バリエーション1
ジェスチャー非対応
操作バリエーション2
ペン入力・手袋操作可
フィルムバリエーション
アンチグレア or クリア
サイズラインアップ3.8 － 21.3
3.84.756.2w6.57w7.58.410.410.512.11517.11921.3 -
特長高耐久で耐候性に優れた5線式スクエアモデル
打鍵寿命は4線式の3.5倍
タッチパネル方式
抵抗膜方式
アナログ5線式タイプ
タッチパネル構造
フィルム/ガラス構造
タッチ検出方式
シングルタッチ
操作バリエーション1
ジェスチャー非対応
操作バリエーション2
ペン入力・手袋操作可
フィルムバリエーション
アンチグレア or クリア
サイズラインアップ10.4 － 19
10.412.1151719 -
特長抵抗膜でスマホライクなタッチオペレーション
軽荷重フィルム採用
タッチパネル方式
抵抗膜方式
アナログ4線式タイプ
タッチパネル構造
フィルム/ガラス構造
タッチ検出方式
シングルタッチ
操作バリエーション1
ジェスチャー対応
操作バリエーション2
ペン入力・手袋操作可
フィルムバリエーション
アンチグレア or クリア
サイズラインアップ4.3w － 21.5w
4.3w5.76.57w8.49w10.1w10.412.112.1w1515.6w18.5w1921.5w -
特長抵抗膜でマルチタッチジェスチャオペレーション
軽荷重マルタチッチ採用
タッチパネル方式
抵抗膜方式
アナログ4線セル式タイプ
タッチパネル構造
フィルム/ガラス構造
タッチ検出方式
マルチタッチ
操作バリエーション1
ジェスチャー対応
操作バリエーション2
ペン入力・手袋操作可
フィルムバリエーション
アンチグレア or クリア
サイズラインアップ5.7 － 21.5w
5.77w8.410.1w10.412.112.1w1515.6w1718.5w21.5w
