MTR-G SERIES - 抵抗膜方式タッチパネル

国内販売ECサイトはこちら　 ※外部サイトへアクセス

ラインアップ

DRAG TO LEFT

サイズ	テール長/ 位置(mm)	寸法(mm) E : Outline V : View-Area A : Active-Area	ガラス厚/ 総厚(mm)	製品番号	図面/CAD DATA	コントローラ
5.7	70/下側	E : 134.2 x 110.6 V : 121.2 x 92.4 A : 117.2 x 88.4	1.8/2.1	MTR-G057B070A	PDF DXF STEP	MTR2010-0708-001
7w	70/下側	E : 167.1 x 112.1 V : 157.1 x 95.5 A : 152.4 x 91.44	1.8/2.1	MTR-G070WB070A ※受注生産	PDF DXF STEP	MTR2010-0708-001
8.4	70/下側	E : 188.4 x 150.5 V : 175.4 x 132.8 A : 171.4 x 128.8	1.8/2.1	MTR-G084B070A ※受注生産	PDF DXF STEP	MTR2010-0708-001
10.1w	100/下側	E : 231 x 156.2 V : 221 x 139.6 A : 216.96 x 135.6	1.8/2.1	MTR-G101WB100B ※受注生産	PDF DXF STEP	MTR2000-1215-101
10.4	100/下側	E : 228.5 x 180.9 V : 215.5 x 163.2 A : 211.2 x 158.4	1.8/2.1	MTR-G104B100B	PDF DXF STEP	MTR2000-1215-101
12.1	100/下側	E : 263.3 x 207 V : 250.3 x 189.3 A : 246 x 184.5	1.8/2.1	MTR-G121B100B	PDF DXF STEP	MTR2000-1215-101
12.1w	100/下側	E : 277.92 x 184.4 V : 265.62 x 167.7 A : 261.62 x 163.7	1.8/2.1	MTR-G121WB100B	PDF DXF STEP	MTR2000-1215-101
15	100/下側	E : 321 x 250 V : 308.43 x 232.9 A : 304.1 x 228.1	1.8/2.1	MTR-G150B100B	PDF DXF STEP	MTR2000-1215-101
15.6w	100/下側	E : 361.4 x 214.4 V : 349.94 x 199.23 A : 345.94 x 195.23	1.8/2.1	MTR-G156WB100B ※受注生産	PDF DXF STEP	MTR2000-1215-101
17	100/下側	E : 358.5 x 296.5 V : 341.92 x 274.3 A : 337.92 x 270.34	1.8/2.1	MTR-G170B100B/SX ※受注生産	PDF DXF STEP	MTR2000-1215-101
18.5w	100/下側	E : 427.6 x 253.9 V : 415.6 x 236.2 A : 411.6 x 232.2	1.8/2.1	MTR-G185WB100B	PDF DXF STEP	MTR2000-1215-101
21.5w	100/下側	E : 500 x 293.2 V : 480.64 x 272.11 A : 476.64 x 268.11	1.8/2.1	MTR-G215WB100B	PDF DXF STEP	MTR2000-1215-101

SUPPORT DOWNLOAD

ダウンロードサポート

仕様書

タッチパネル｜MTR-Gシリーズ

ダウンロード

仕様書

コントローラ｜MTRx000シリーズ

ダウンロード

MTR2000 MTR2010

図面

コントローラケーブル｜DUS-10USB

ダウンロード

マニュアル

フィルム/ガラス構造タッチパネル｜取付ガイド

ダウンロード

カタログ

タッチパネル｜MTR-Gシリーズ

ダウンロード

その他ダウンロード

PRODUCT INFO

製品情報

抵抗膜方式で
マルチタッチジェスチャー操作

DMC独自開発の4線セル式採用抵抗膜マルチタッチパネル。抵抗膜方式でもスマホライクな操作を実現した軽荷重マルチタッチジェスチャーモデルです。

独自開発マルチタッチ
4線セル式抵抗膜方式

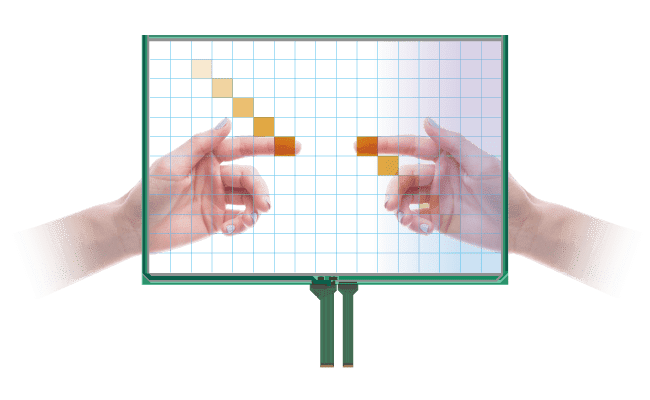

タッチパネル全体を縦方向と横方向で細かなセルに分割、専用コントローラでそれぞれのセルに触れた入力情報を検出することで、高い精度の2点押しを実現しています。

スマホのような
軽いタッチと操作感。

独自技術を採用した滑らかなフィルム素材により、抵抗膜特有の利点を活かした静電方式に近い操作を実現しています。フリック入力等スマホのような操作が可能です。

ギラツキを抑える
アンチグレアフィルム

表面のITOフィルムには光の映り込みを抑えるアンチグレアフィルムを採用。カスタマイズにより、液晶の映像がくっきり見えるクリアフィルムへの変更も可能です。

WHY MTR-G SERIES

MTR-Gシリーズを選ぶ理由

独自開発マルチタッチ
4線セル式抵抗膜方式

4線式抵抗膜方式をベースにセンサーをセル状に分割することで細分化し、異なるセル間での複数点の同時検出を実現。動作荷重を低減させることで静電容量のようなジェスチャー操作が可能です。

軽荷重マルチタッチセンサーと
ジェスチャー検出コントローラ

入力荷重を大幅に低減した軽荷重タッチパネルと高出力レートのコントローラでなめらかなマルチタッチジェスチャー検出が可能です。スマートフォンのような操作感とインターフェースを実現することが出来ます。

環境耐性が高く
安定した使い心地

抵抗膜方式は荷重で動作する為、ノイズの心配がありません。、更に水や手袋など設置環境で直面する様々な場面でも抵抗膜の使い易さそのままにマルチタッチジェスチャー操作が可能です。

低コストで取付も
導入も簡単

抵抗膜方式タッチパネルは費用対効果に優れています。簡単な取り付けでジェスチャー操作の利用ができるので、これまで課題とされてきた安全性と操作性を両立し、且つコストを抑えて導入することができます。

RECOMMEND

こんなお悩みを解決します

マルチタッチジェスチャー操作に興味あり使ってみたい

スマホのような操作には興味があり、画面を軽いタッチでスクロールしたい
複雑な多重ボタン操作を簡単に業務を効率化したい

誤操作の原因を排除してマニュアルや図面の次送りや拡大縮小など直感的に操作したい
マルチタッチジェスチャーの導入コストが合わない

設置環境や条件・コスト等で、静電容量方式タッチパネルを採用するのが難しい

COMPARE

抵抗膜製品シリーズを比較

DRAG TO LEFT

MTR-G SERIES

見ている製品

導入のご相談

特長

抵抗膜でマルチタッチジェスチャオペレーション

軽荷重マルタチッチ採用

タッチパネル方式

抵抗膜方式

アナログ4線セル式タイプ

タッチパネル構造

フィルム/ガラス構造

タッチ検出方式

マルチタッチ

操作バリエーション1

ジェスチャー対応

操作バリエーション2

ペン入力・手袋操作可

フィルムバリエーション

アンチグレア or クリア

サイズラインアップ

5.7 － 21.5w

5.7

7w

8.4

10.1w

10.4

12.1

12.1w

15

15.6w

17

18.5w

21.5w
LST SERIES

製品ページへ

導入のご相談

特長

抵抗膜でスマホライクなタッチオペレーション

軽荷重フィルム採用

タッチパネル方式

抵抗膜方式

アナログ4線式タイプ

タッチパネル構造

フィルム/ガラス構造

タッチ検出方式

シングルタッチ

操作バリエーション1

ジェスチャー対応

操作バリエーション2

ペン入力・手袋操作可

フィルムバリエーション

アンチグレア or クリア

サイズラインアップ

4.3w － 21.5w

4.3w

5.7

6.5

7w

8.4

9w

10.1w

10.4

12.1

12.1w

15

15.6w

18.5w

19

21.5w
AST SERIES

製品ページへ

導入のご相談

特長

信頼性と汎用性に優れた抵抗膜スタンダード

産業用途普及モデル

タッチパネル方式

抵抗膜方式

アナログ4線式タイプ

タッチパネル構造

フィルム/ガラス構造

タッチ検出方式

シングルタッチ

操作バリエーション1

ジェスチャー非対応

操作バリエーション2

ペン入力・手袋操作可

フィルムバリエーション

アンチグレア or クリア

サイズラインアップ

3.8 － 21.3

3.8

4.7

5

6.2w

6.5

7w

7.5

8.4

10.4

10.5

12.1

15

17.1

19

21.3
QST SERIES

製品ページへ

導入のご相談

特長

視認性と保守性に優れた抵抗膜ハイスペック

アンチニュートンリング/防指紋

タッチパネル方式

抵抗膜方式

アナログ4線式タイプ

タッチパネル構造

フィルム/ガラス構造

タッチ検出方式

シングルタッチ

操作バリエーション1

ジェスチャー非対応

操作バリエーション2

ペン入力・手袋操作可

フィルムバリエーション

アンチグレア or クリア

サイズラインアップ

5.7 － 15

5.7

7w

8.4

8.5w

10.4

12.1

15
FST SERIES

製品ページへ

導入のご相談

特長

高耐久で耐候性に優れた5線式スクエアモデル

打鍵寿命は4線式の3.5倍

タッチパネル方式

抵抗膜方式

アナログ5線式タイプ

タッチパネル構造

フィルム/ガラス構造

タッチ検出方式

シングルタッチ

操作バリエーション1

ジェスチャー非対応

操作バリエーション2

ペン入力・手袋操作可

フィルムバリエーション

アンチグレア or クリア

サイズラインアップ

10.4 － 19

10.4

12.1

15

17

19
