LST SERIES - 抵抗膜方式タッチパネル

国内販売ECサイトはこちら　 ※外部サイトへアクセス

ラインアップ

DRAG TO LEFT

サイズ	テール長/ ピッチ/ 位置(mm)	寸法(mm) E : Outline V : View-Area A : Active-Area	ガラス厚/ 総厚(mm)	製品番号	図面/CAD DATA	コントローラ
4.3w	60/1/下側	E : 105.4 x 67.1 V : 97.54 x 55.86 A : 95.54 x 54.36	1.1/1.4	LST-043WB060B	PDF DXF STEP	TSC-54/RU-F TSC-52/RU-F-S1
5.7	80/1.25/左側	E : 131.4 x 103 V : 119.7 x 90.9 A : 115.7 x 86.9	1.1/1.4	LST-057B080A	PDF DXF STEP	TSC-54/U-L TSC-54/RU TSC-44/RSA-E TSC-52/U
6.5	80/1.25/左側	E : 147.3 x 114.3 V : 136.98 x 103.86 A : 132.98 x 99.86	1.1/1.4	LST-065B080A	PDF DXF STEP	TSC-54/U-L TSC-54/RU TSC-44/RSA-E TSC-52/U
7w	80/1.25/左側	E : 165 x 104 V : 155.9 x 94.94 A : 152.9 x 91.94	1.1/1.4	LST-070WB080A	PDF DXF STEP	TSC-54/U-L TSC-54/RU TSC-44/RSA-E TSC-52/U
8.4	80/1.25/左側	E : 185.6 x 143.3 V : 174.9 x 132.3 A : 170.9 x 128.3	1.8/2.1	LST-084B080A	PDF DXF STEP	TSC-54/U-L TSC-54/RU TSC-44/RSA-E TSC-52/U
9w	80/1.25/左側	E : 214.2 x 135.5 V : 201.3 x 122.58 A : 197.3 x 118.58	1.8/2.1	LST-090WB080A	PDF DXF STEP	TSC-54/U-L TSC-54/RU TSC-44/RSA-E TSC-52/U
10.1w	80/1.25/左側	E : 234.7 x 153 V : 221.46 x 140.1 A : 217.46 x 136.1	1.8/2.1	LST-101WB080A	PDF DXF STEP	TSC-54/U-L TSC-54/RU TSC-44/RSA-E TSC-52/U
10.1w	80/1.25/左側	E : 235 x 143 V : 227.22 x 129.78 A : 223.22 x 125.78	1.8/2.1	LST-101WB080A/WS ※受注生産	PDF DXF STEP	TSC-54/U-L TSC-54/RU TSC-44/RSA-E TSC-52/U
10.4	80/1.25/左側	E : 227.6 x 175.4 V : 215.7 x 162.9 A : 211.7 x 158.9	1.8/2.1	LST-104B080A	PDF DXF STEP	TSC-54/U-L TSC-54/RU TSC-44/RSA-E TSC-52/U
12.1	80/1.25/左側	E : 263 x 201 V : 250.5 x 189 A : 246.5 x 185	1.8/2.1	LST-121B080A	PDF DXF STEP	TSC-54/U-L TSC-54/RU TSC-44/RSA-E TSC-52/U
12.1w	80/1.25/左側	E : 278.4 x 180.7 V : 265.62 x 167.7 A : 261.62 x 163.7	1.8/2.1	LST-121WB080A	PDF DXF STEP	TSC-54/U-L TSC-54/RU TSC-44/RSA-E TSC-52/U
15	80/1.25/左側	E : 328 x 252 V : 308.63 x 232.6 A : 304.63 x 228.6	1.8/2.1	LST-150B080A	PDF DXF STEP	TSC-54/U-L TSC-54/RU TSC-44/RSA-E TSC-52/U
15.6w	80/1.25/左側	E : 361.5 x 210.2 V : 348.73 x 198.04 A : 344.73 x 194.04	1.8/2.1	LST-156WB080A	PDF DXF STEP	TSC-54/U-L TSC-54/RU TSC-44/RSA-E TSC-52/U
18.5w	80/1.25/左側	E : 428.5 x 250 V : 414.3 x 234.9 A : 410.3 x 230.9	1.8/2.1	LST-185WB080A	PDF DXF STEP	TSC-54/U-L TSC-54/RU TSC-44/RSA-E TSC-52/U
19	80/1.25/左側	E : 400.6 x 326.4 V : 380.8 x 305.6 A : 376.8 x 301.6	1.8/2.1	LST-190B080A	PDF DXF STEP	TSC-54/U-L TSC-54/RU TSC-44/RSA-E TSC-52/U
21.5w	80/1.25/左側	E : 500 x 293.2 V : 480.56 x 272.29 A : 476.56 x 268.29	1.8/2.1	LST-215WB080A	PDF DXF STEP	TSC-54/U-L TSC-54/RU TSC-44/RSA-E TSC-52/U

SUPPORT DOWNLOAD

ダウンロードサポート

仕様書

タッチパネル｜LSTシリーズ

ダウンロード

仕様書

コントローラIC｜TSCシリーズ

ダウンロード

TSC-50/IC TSC-52/IC-S1/L1 TSC-52/IC

仕様書

コントローラ｜TSCシリーズ

ダウンロード

TSC-52/U TSC-52/RU-F-S1/L1 TSC-52/U-F TSC-54/U-L TSC-54/RU TSC-54/RU-F

図面

コントローラケーブル｜TSCシリーズ

ダウンロード

TSC-10/SC TSC-25/RS-SC1 TSC-30/SC-B

マニュアル

フィルム/ガラス構造タッチパネル｜取付ガイド

ダウンロード

カタログ

タッチパネル｜LSTシリーズ

ダウンロード

その他ダウンロード

PRODUCT INFO

製品情報

抵抗膜方式で
ジェスチャー操作が可能に。

スマホのような軽いタッチ感を実現した4線式抵抗膜軽荷重シングルタッチパネル。低コストでジェスチャー操作を導入・実現したい環境に最適です。

スマホのような
軽いタッチと操作感。

独自技術を採用した滑らかなフィルム素材により、抵抗膜特有の利点を活かした静電方式に近い操作を実現しています。フリック入力等スマホのような操作が可能です。

ギラツキを抑える
アンチグレアフィルム

表面のITOフィルムには光の映り込みを抑えるアンチグレアフィルムを採用。カスタマイズにより、液晶の映像がくっきり見えるクリアフィルムへの変更も可能です。

製品機能を
動画でご紹介

画像をクリックすると動画を再生します。LSTシリーズを使った画面を自由に動かせる軽荷重ジェスチャー操作を実際に確認することができます。

WHY LST SERIES

LSTシリーズを選ぶ理由

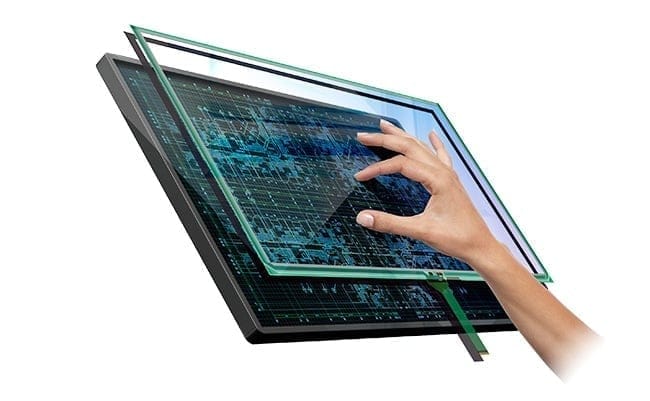

軽荷重タッチセンサーと
ジェスチャー検出コントローラ

LSTシリーズはDMC独自技術で開発された軽荷重タッチパネル。指を滑らせるような軽いタッチ感とジェスチャー検出による直感的な操作が可能になった事で、スマートフォンのような操作感とインターフェースを実現することが出来ます。

低コストで取付も
導入も簡単

抵抗膜方式タッチパネルは費用対効果に優れています。簡単な取り付けでジェスチャー操作の利用ができるので、これまで課題とされてきた安全性と操作性を両立し、且つコストを抑えて導入することができます。

環境耐性が高く
安定した使い心地

抵抗膜方式は構造上劣悪なノイズ環境でも動作し、更に水や手袋など設置環境で直面する様々な場面でも安心してお使いいただけます。

RECOMMEND

こんなお悩みを解決します

以前からジェスチャー操作に興味あり使ってみたい

スマホのような操作には興味があり、画面を軽いタッチでスクロールしたい
操作にかかる時間を効率化して業務を改善したい

マニュアルや図面の次送りや拡大縮小などボタン操作でなく直感的に操作したい
ジェスチャー操作を導入したいがコストが合わない

設置環境や条件・コスト等で、静電容量方式タッチパネルを採用するのが難しい

COMPARE

抵抗膜製品シリーズを比較

DRAG TO LEFT

LST SERIES

見ている製品

導入のご相談

特長

抵抗膜でスマホライクなタッチオペレーション

軽荷重フィルム採用

タッチパネル方式

抵抗膜方式

アナログ4線式タイプ

タッチパネル構造

フィルム/ガラス構造

タッチ検出方式

シングルタッチ

操作バリエーション1

ジェスチャー対応

操作バリエーション2

ペン入力・手袋操作可

フィルムバリエーション

アンチグレア or クリア

サイズラインアップ

4.3w － 21.5w

4.3w

5.7

6.5

7w

8.4

9w

10.1w

10.4

12.1

12.1w

15

15.6w

18.5w

19

21.5w
MTR-G SERIES

製品ページへ

導入のご相談

特長

抵抗膜でマルチタッチジェスチャオペレーション

軽荷重マルタチッチ採用

タッチパネル方式

抵抗膜方式

アナログ4線セル式タイプ

タッチパネル構造

フィルム/ガラス構造

タッチ検出方式

マルチタッチ

操作バリエーション1

ジェスチャー対応

操作バリエーション2

ペン入力・手袋操作可

フィルムバリエーション

アンチグレア or クリア

サイズラインアップ

5.7 － 21.5w

5.7

7w

8.4

10.1w

10.4

12.1

12.1w

15

15.6w

17

18.5w

21.5w
AST SERIES

製品ページへ

導入のご相談

特長

信頼性と汎用性に優れた抵抗膜スタンダード

産業用途普及モデル

タッチパネル方式

抵抗膜方式

アナログ4線式タイプ

タッチパネル構造

フィルム/ガラス構造

タッチ検出方式

シングルタッチ

操作バリエーション1

ジェスチャー非対応

操作バリエーション2

ペン入力・手袋操作可

フィルムバリエーション

アンチグレア or クリア

サイズラインアップ

3.8 － 21.3

3.8

4.7

5

6.2w

6.5

7w

7.5

8.4

10.4

10.5

12.1

15

17.1

19

21.3
QST SERIES

製品ページへ

導入のご相談

特長

視認性と保守性に優れた抵抗膜ハイスペック

アンチニュートンリング/防指紋

タッチパネル方式

抵抗膜方式

アナログ4線式タイプ

タッチパネル構造

フィルム/ガラス構造

タッチ検出方式

シングルタッチ

操作バリエーション1

ジェスチャー非対応

操作バリエーション2

ペン入力・手袋操作可

フィルムバリエーション

アンチグレア or クリア

サイズラインアップ

5.7 － 15

5.7

7w

8.4

8.5w

10.4

12.1

15
FST SERIES

製品ページへ

導入のご相談

特長

高耐久で耐候性に優れた5線式スクエアモデル

打鍵寿命は4線式の3.5倍

タッチパネル方式

抵抗膜方式

アナログ5線式タイプ

タッチパネル構造

フィルム/ガラス構造

タッチ検出方式

シングルタッチ

操作バリエーション1

ジェスチャー非対応

操作バリエーション2

ペン入力・手袋操作可

フィルムバリエーション

アンチグレア or クリア

サイズラインアップ

10.4 － 19

10.4

12.1

15

17

19
