FST SERIES - 抵抗膜方式タッチパネル

国内販売ECサイトはこちら　 ※外部サイトへアクセス

ラインアップ

DRAG TO LEFT

サイズ	テール長/ ピッチ/ 位置(mm)	寸法(mm) E : Outline A : Active-Area	ガラス厚/ 総厚(mm)	製品番号	図面/CAD DATA	コントローラ
10.4	110/*1/左側	E : 248.92 x 186.69 A : 215.9 x 163.83	1.8/2.1	FST-T104C110A	PDF DXF STEP	TSC-55/U-L TSC-55/RU TSC-45/RSA-E
12.1	110/*1/左側	E : 271.27 x 205.74 A : 248.87 x 187.4	1.8/2.1	FST-T121C110A	PDF DXF STEP	TSC-55/U-L TSC-55/RU TSC-45/RSA-E
15	110/*1/左側	E : 332.88 x 248.88 A : 307.11 x 231.09	1.8/2.1	FST-T150C110A	PDF DXF STEP	TSC-55/U-L TSC-55/RU TSC-45/RSA-E
17	110/*1/左側	E : 365.4 x 290.18 A : 340 x 272.4	1.8/2.1	FST-T170C110A	PDF DXF STEP	TSC-55/U-L TSC-55/RU TSC-45/RSA-E
19	110/*1/左側	E : 406.28 x 325.4 A : 380.88 x 305.62	1.8/2.1	FST-T190C110A ※受注生産	PDF DXF STEP	TSC-55/U-L TSC-55/RU TSC-45/RSA-E

SUPPORT DOWNLOAD

ダウンロードサポート

仕様書

タッチパネル｜FSTシリーズ

ダウンロード

仕様書

コントローラIC｜TSC-50/IC

ダウンロード

仕様書

コントローラ｜TSCシリーズ

ダウンロード

TSC-55/U-L TSC-55/RU

図面

コントローラケーブル｜TSCシリーズ

ダウンロード

TSC-10/SC TSC-25/RS-SC1 TSC-30/SC-B

マニュアル

フィルム/ガラス構造タッチパネル｜取付ガイド

ダウンロード

カタログ

タッチパネル｜AST/ATP/QST/FSTシリーズ

ダウンロード

その他ダウンロード

PRODUCT INFO

製品情報

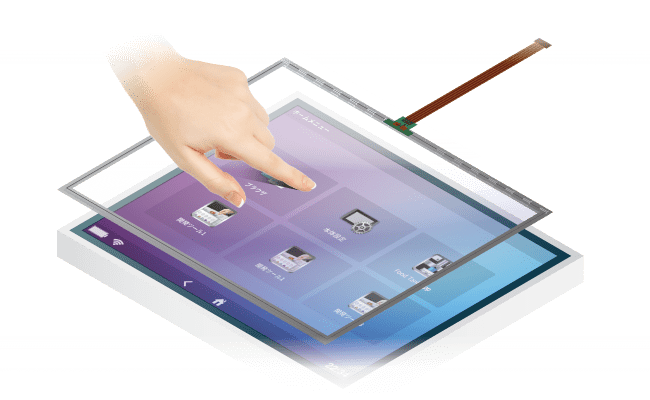

信頼性と耐久性を高めた
アナログ5線式抵抗膜モデル

4線式抵抗膜タッチパネルの使い易さはそのままに安定性と耐久性を高めたアナログ5線式抵抗膜方式タッチパネルシリーズ。4線式と比べても長寿命で柔軟性の高い構造から、動作安定面とメンテナンス面で信頼性が向上しています。

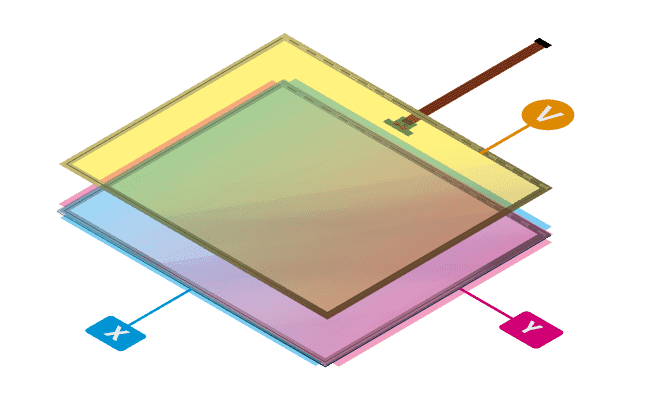

耐久性が高く劣化に
強い構造

5線式抵抗膜方式は上部フィルムのITO膜が電圧測定に、検出性能を担う下部ITO膜はガラスに塗布されている為、たわみや曲がりの物理的な電気抵抗の変化に影響を受けない構造で劣化に強く耐久性を高く保つことができます。

信頼性の高い正確な
検出と安定性

4線式は上部ITO膜でX座標、下部ITO膜でY座標を測定している為、どちらかが機能しなくなると正確に検知出来なくなります。5線式は4線式の欠点を補う上で上部ITO膜は電圧測定に特化させることで下部のXY座標測定に影響受けずに検出を正しく・正確に行うことができます。

ギラツキを抑える
アンチグレアフィルム

表面のITOフィルムには光の映り込みを抑えるアンチグレアフィルムを採用。カスタマイズにより、液晶の映像がくっきり見えるクリアフィルムへの変更も可能です。

WHY FST SERIES

FSTシリーズを選ぶ理由

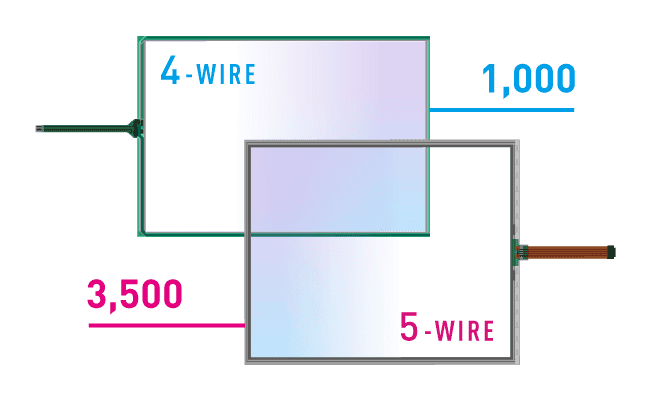

打鍵寿命は4線式の3.5倍
3,500万回以上

4線式の打鍵寿命は1,000万回以上に比べて、5線式は3,500万回以上のタッチに耐えることができます。抵抗膜方式のタッチパネルとしては構造上非常に長い製品寿命を誇っています。

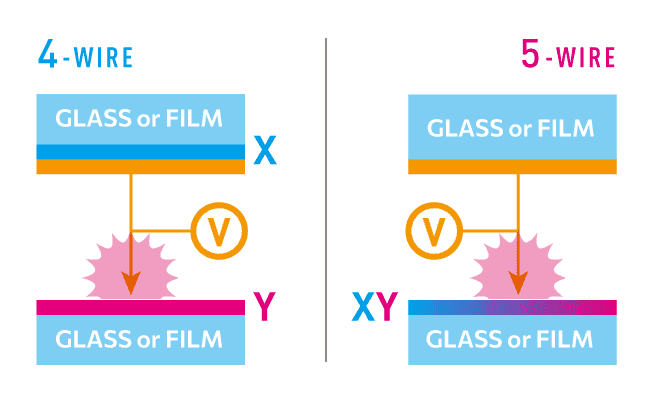

入力正確性と
精密性の向上

4線式はまず上部ITO膜でX座標を測定、直後に裏面から電圧測定することで下部ITO膜Y座標を測定します。5線式は上部ITO膜で電圧を測定し、即座に下部ITO膜XY座標に変換されるため4線式に比べて検知精度に優れています。

COMPARE

抵抗膜製品シリーズを比較

DRAG TO LEFT

FST SERIES

見ている製品

導入のご相談

特長

高耐久で耐候性に優れた5線式スクエアモデル

打鍵寿命は4線式の3.5倍

タッチパネル方式

抵抗膜方式

アナログ5線式タイプ

タッチパネル構造

フィルム/ガラス構造

タッチ検出方式

シングルタッチ

操作バリエーション1

ジェスチャー非対応

操作バリエーション2

ペン入力・手袋操作可

フィルムバリエーション

アンチグレア or クリア

サイズラインアップ

10.4 － 19

10.4

12.1

15

17

19
QST SERIES

製品ページへ

導入のご相談

特長

視認性と保守性に優れた抵抗膜ハイスペック

アンチニュートンリング/防指紋

タッチパネル方式

抵抗膜方式

アナログ4線式タイプ

タッチパネル構造

フィルム/ガラス構造

タッチ検出方式

シングルタッチ

操作バリエーション1

ジェスチャー非対応

操作バリエーション2

ペン入力・手袋操作可

フィルムバリエーション

アンチグレア or クリア

サイズラインアップ

5.7 － 15

5.7

7w

8.4

8.5w

10.4

12.1

15
AST SERIES

製品ページへ

導入のご相談

特長

信頼性と汎用性に優れた抵抗膜スタンダード

産業用途普及モデル

タッチパネル方式

抵抗膜方式

アナログ4線式タイプ

タッチパネル構造

フィルム/ガラス構造

タッチ検出方式

シングルタッチ

操作バリエーション1

ジェスチャー非対応

操作バリエーション2

ペン入力・手袋操作可

フィルムバリエーション

アンチグレア or クリア

サイズラインアップ

3.8 － 21.3

3.8

4.7

5

6.2w

6.5

7w

7.5

8.4

10.4

10.5

12.1

15

17.1

19

21.3
LST SERIES

製品ページへ

導入のご相談

特長

抵抗膜でスマホライクなタッチオペレーション

軽荷重フィルム採用

タッチパネル方式

抵抗膜方式

アナログ4線式タイプ

タッチパネル構造

フィルム/ガラス構造

タッチ検出方式

シングルタッチ

操作バリエーション1

ジェスチャー対応

操作バリエーション2

ペン入力・手袋操作可

フィルムバリエーション

アンチグレア or クリア

サイズラインアップ

4.3w － 21.5w

4.3w

5.7

6.5

7w

8.4

9w

10.1w

10.4

12.1

12.1w

15

15.6w

18.5w

19

21.5w
MTR-G SERIES

製品ページへ

導入のご相談

特長

抵抗膜でマルチタッチジェスチャオペレーション

軽荷重マルタチッチ採用

タッチパネル方式

抵抗膜方式

アナログ4線セル式タイプ

タッチパネル構造

フィルム/ガラス構造

タッチ検出方式

マルチタッチ

操作バリエーション1

ジェスチャー対応

操作バリエーション2

ペン入力・手袋操作可

フィルムバリエーション

アンチグレア or クリア

サイズラインアップ

5.7 － 21.5w

5.7

7w

8.4

10.1w

10.4

12.1

12.1w

15

15.6w

17

18.5w

21.5w
